長尺材から、長短さまざまなワークを自動加工

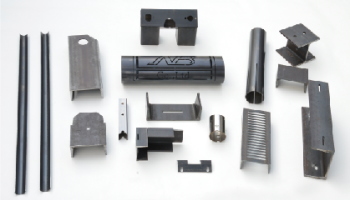

 3D FABRI GEARに搭載した３次元レーザーヘッドとマザック独自のソフトウエアによって長尺パイプや形鋼からさまざまな形状切断が可能です。
| 3D FABRI GEAR 400Ⅱ |
| 被加工材 |
形状 |
丸・角などの長尺パイプ材、HILなど形鋼 長尺材 |
| 材質 |
重鋼・ステンレス |
| 最大加工長さ |
|
3450～8000mm |
| 被加工材最大径 |
|
丸パイプ φ20～406.4mm |
| |
角パイプ □20～300mm |
| 被加工材質量(１本) |
|
480kg |
| チャックセンターの高さ |
|
1100mm |
| 移動量 |
X軸(チャック左右) |
8750mm |
| U軸(チャック左右) |
9300mm |
| V軸(チャック左右) |
2515mm |
| Y軸(ヘッド前後) |
1270mm |
| Z軸(ヘッド上下) |
370mm |
| A軸(ヘッド旋回) |
±99999,999° |
| B軸(ヘッド振り) |
±135° |
| 早送り速度 |
X、U、V軸 |
30m/min |
| |
X軸 |
24m/min |
| |
Z軸 |
24m/min |
| |
A、B軸 |
9600°/min |
| |
C軸 |
6000°/min |
|
|
