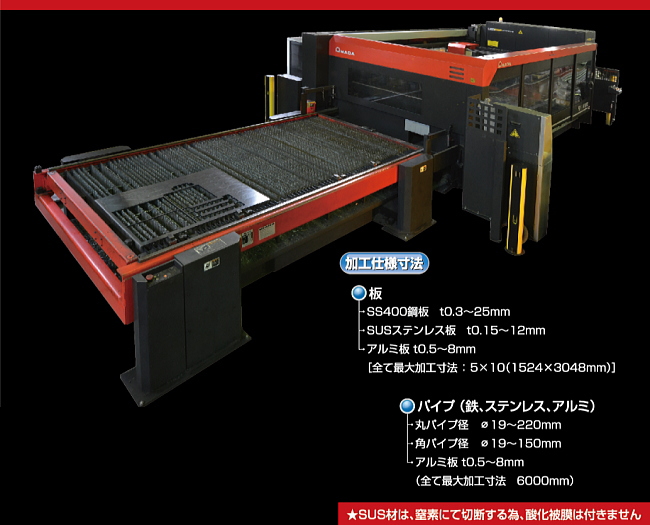

加工仕様寸法
■板
SS400鋼板 t0.3～25mm
SUSステンレス板 t0.15～12mm
アルミ板 t0.5～8mm
※全て最大加工寸法：5×10(1,524×3,048mm)
■パイプ(鉄、ステンレス、アルミ)
丸パイプ径 φ19～220mm
角パイプ径 φ19～150mm
アルミ板 t0.5～8mm
※全て最大加工寸法 6,000mm
★SUS材は窒素にて切断する為、酸化被膜は付きません。
パイプ、溝形鋼やアングルの
加工が可能な為、金型不要です。
レーザーマシン 加工動画
(FLASH動画/48秒)
右の画面をクリックすると動画が自動再生されます。
(音が出ますのでPCのボリュームにご注意下さい。) |
|

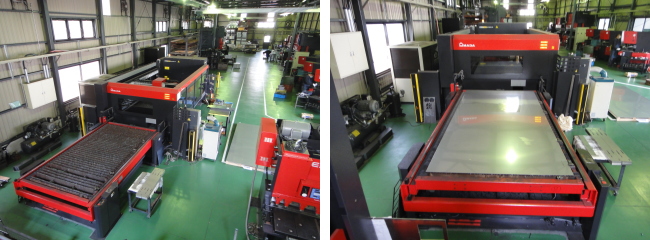

| レーザー加工機仕様 |
| 機種名 |
FOMⅡRI3015 |
| ＮＣ装置 |
AMNC-F |
| 搭載発振器 |
AF4000i-B |
| 軸移動方式 |
X軸：ラック＆ピニオン Y､Z機：ボールネジ |
| 軸制御方式 |
X､Y､Z軸（同時3軸制御）＋B軸 |
| 軸移動量（X×Y×Z） |
3,420mm×1,550mm×200mm |
| 最大加工寸法（X×Y×Z） |
3,070mm×1,550mm×200mm |
| 早送り速度（X×Y×Z） |
80m／min×80m／min×60m／min |
| 加工送り速度（X×Y） |
0～20m／min |
| 最小設定単位 |
0.001mm |
| 最大ワーク質量 |
920kg |
| 加工面高さ |
840mm |
| 機械質量(発振器含む) |
12t |
| リラー(オリオン製) |
RKE-13000A-AV-UP |
| 集塵機(新東工業製) |
PXN-VICA（自立型・ペール缶タイプ） |
